agent分为两种模式，一种叫做active模式，一种称为passive模式。一个完整的active agent内包含三个组件，分别是sequencer、driver和monitor，它承担三个任务，每个组件各有一个任务：sequencer从sequence中取得transaction数据并发送给driver、driver解开transaction中的数据，并用于驱动DUT、monitor则从DUT的输入端口获取数据，并发送给reference model。这样一个完整的active mode的agent，也称为master agent。而passive模式的agent只含有一个模块：monitor，它会从DUT的输出端获取DUT的输出信号，并发送给scoreboard。这种passive agent也被称为slave agent。

4、master agent、slave agent与其子对象

4.1 driver

driver是验证平台中直接与DUT通信的模块，作用是把transaction转换成pin级信号，用于驱动DUT。它是agent的一个子对象（而不是子类），通常由agent通过factory方法实例化。同时，他需要有一个与sequence（不是sequencer）的通信方法，这就是UVM的一种内建的通信方法。所以，它的代码应该这样写：

// uvm_driver是一个带有参数的类，需要把transaction的类型加上
class my_driver extends uvm_driver#(my_transaction);
    // 注册为factory部件
    `uvm_component_utils(my_driver)

    // 构造函数
    function new(string name ="", uvm_component parent);
        super.new(name, parent);
    endfunction

    // driver是一个组件（component），它的行为都是靠各种各样的phase控制的，
    // 这个知识点在讲field机制的时候会着重记录。总之需要记得：run_phase是仿真开始时，component完成主要任务的phase。
    virtual task run_phase(uvm_phase phase);
        super.build_phase(phase);
        // driver需要一刻不停地工作，不停地从sequence取数据并用于驱动DUT，所以需要死循环来实现。
        forever begin
            // 不停地从sequencer拿数据
            seq_item_port.get_next_item(req);

            // 作为第一个例子，本driver不与DUT相连，只打印出收取到的数据，后续会整合进更多东西。
            // uvm_info是uvm的打印宏，功能比display多，需要：打印内容、打印名和冗余度三个参数。
            `uvm_info("DRV_RUN_PHASE", req.sprint(), UVM_MEDIUM)
            #100;
            // 通知sequencer该条数据已经使用完毕
        	seq_item_port.item_done();
        end
    endtask

endclass

4.2 monitor

monitor只有一个目的，从DUT端口读取数据，并把它送到合适的位置。比如，master agent的monitor是从输入端口读取数据，送到reference model，而slave agent的monitor是读取DUT的输出数据，把数据送给scoreboard。作为第一个测试用例， 我就不让monitor送数据出去，而只是打印了。

class my_monitor extends uvm_monitor;
    // 注册factory
    `uvm_component_utils(my_monitor)

    // 构造函数
    function new(string name = "", uvm_component parent);
        super.new(name, parent);
    endfunction

    // build phase需要初始化、例化，但这边先不做
    // virtual function void build_phase(uvm_phase phase);
    //     super.build_phase(phase);
    // endfunction

    // 接收数据，但这里先不接收，仅仅打印信息就可以
    virtual task run_phase(uvm_phase phase);
        `uvm_info("MON_RUN_PHASE", "Monitor run!", UVM_MEDIUM)
        #100;
    endtask

endclass

4.3 master agent和slave agent

刚才提到过master agent里需要例化3个子对象，像这种就要在开始先声明句柄，再在build_phase中利用factory机制例化。除此之外，还要负责把sequencer和driver之间连起来。有些方法可以把master和slave的agent区分开来，达到写1次代码，复用2次的效果。

另外，当顶层有些数据需要发给子对象时，可以发到agent，再由子对象从agent中取用；当monitor需要发送数据给reference model时，也要通过agent的analysis port往外发。当然，这个analysis port是由monitor传来的一个句柄，不像是monitor中直接再例化一个对象。作为第一次跑的程序，就不做这个analysis port了。

class master_agent extends uvm_agent;
    // 先声明需要例化的对象的句柄，分别为sequencer、driver和monitor
    my_sequencer m_seqr;
    my_driver m_driv;
    my_monitor m_mon;

    // 老三样，注册factory、写构造函数，然后根据需要看看写不写build_phase
    `uvm_component_utils(master_agent)

    function new(string name = "", uvm_component parent);
        super.new(name, parent);
    endfunction

    // 因为需要创建子对象，所以build phase必不可少
    virtual function void build_phase(uvm_phase phase);
        super.build_phase(phase);
        // factory机制的例化方法
        // 首先需要判断，这个agent是否需要启动active模式
        if(is_active == UVM_ACTIVE) begin
            m_seqr = my_sequencer::type_id::create("m_seqr", this);
            m_driv = my_driver::type_id::create("m_driv", this);
        end

        // 不论是否是active模式，都需要例化monitor
        m_mon = my_monitor::type_id::create("m_mon", this);
    endfunction

    // 需要将sequencer与driver相连，这种相连需要在connect phase中实现。
    virtual function void connect_phase(uvm_phase phase);
        super.connect_phase(phase);
        // 与analysis port不同，这个连接只需要调用UVM的内建函数就可以了。
        if(is_active == UVM_ACTIVE)
            m_driv.seq_item_port.connect(m_seqr.seq_item_export);
    endfunction

endclass

对于slave agent，只需要在env例化agent的时候指定is_active的值就可以了，直接规定is_active == UVM_PASSIVE就可以。

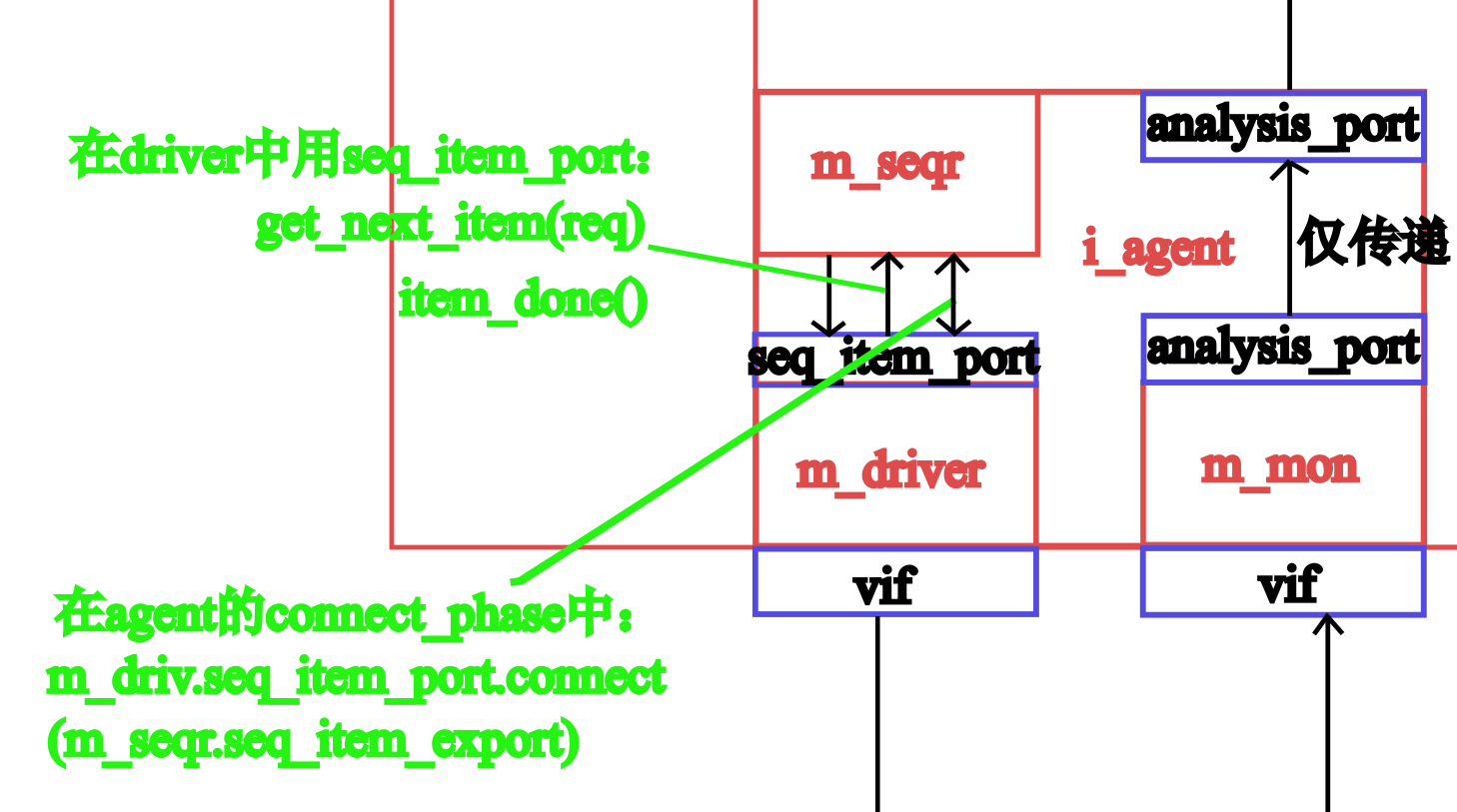

下面这张图可以帮助记忆：

agent及其内部连接关系
